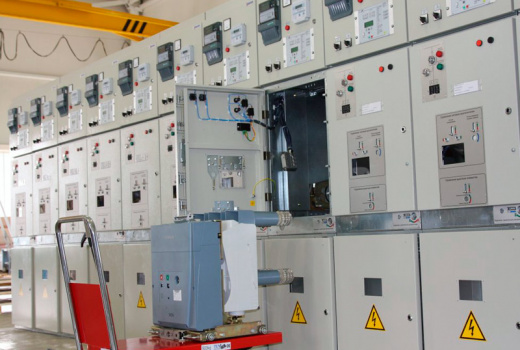

Комплектные распределительные устройства

КРУ используются для приема и распределения электроэнергии в комплектных трансформаторных подстанциях КТП 6/10кВ, электрических станциях, центрах питания электрических сетей, блочно-модульных зданиях БМЗ. Стандартные исполнения ячеек КРУ нашего производства имеют одностороннее обслуживание с воздушной изоляцией и выполнены на базе выкатных силовых выключателей, выключателей нагрузки с блоком релейной защиты.

Корпус ячеек КРУ выполнен на базе сварной металлической конструкции (оцинкованная сталь) IP41, разделенный на локализованные отсеки:

1. Отсек выкатного элемента (выключателя);
2. Отсек вторичных цепей (релейный отсек, в зависимости от схемы - с узлом учета);
3. Отсек сборных шин;
4. Отсек трансформаторов тока и присоединений;
5. Корпус ячеек КСО представляет собой цельносварной однообъемный каркас. По требованию заказчика возможна дополнительная локализация отдельных отсеков.

На лицевой панели камер КРУ и КСО расположены органы управления и индикации (включая мнемосхему), которые позволяют управлять работой устройства в ручном, автоматическом и телемеханическом режимах.

Ячейки КРУ 10кВ и КРУ 6кВ аналогичны по функционалу камерам КСО-386 и КСО-298, однако имеют выкатной элемент, который позволяет обеспечить видимый разрыв цепи и более удобную эксплуатацию.

В камерах КСО видимый разрыв осуществляется за счет применения разъединителей РВЗ, РВФЗ внутренней установки.

В итоговую цену ячейки КРУ 10-6 входит следующий комплект поставки:

• Тележка-подъемник для обслуживания вакуумного выключателя;
• Рукоятки привода выдвижного элемента;
• Рукоятки привода заземлителя;
• Ключи к замкам дверей отсеков шкафов;
• Запасные элементы;
• Шинный мост (оговаривается при заказе);
• Техническая и бухгалтерская документация.

Преимущества ячеек КРУ и КСО нашего производства:

• Широкий диапазон рабочих параметров (номинальные токи от 630 до 2000А, токи к.з. от 20 до 50кА);
• Возможность исполнений ячеек как одно- так и двухстороннего обслуживания;
• Корпус из качественной стали толщиной 2-2,5 мм;
• Мы используем современные устройства релейной защиты различных производителей;
• Система дуговой защиты с применением концевых выключателей и фототиристорных элементов, визуальный контроль положения коммутационных аппаратов, наличие клапана сброса повышенного давления и системы отвода продуктов горения дуги;
• Наличие современной системы механических и электрических блокировок;
• Гарантия - 3 года;
• Срок изготовления типовой ячейки КРУ - 7-8 недель;
• Срок изготовления типовой камеры КСО - 3-4 недели;
• Наши ячейки КРУ и камеры КСО соответствуют требованиям ГОСТ 14693-90, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75, ГОСТ Р 55190-2012.
