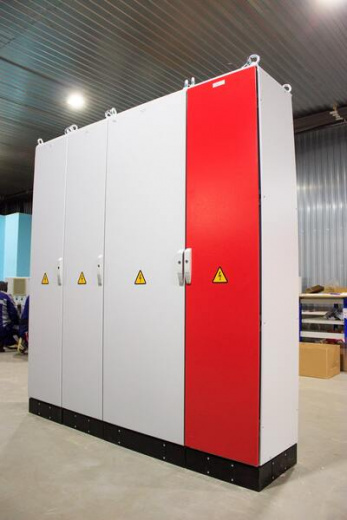

Главный распределительный щит (ГРЩ)

Главный распределительный щит (ГРЩ) - низковольтное комплектное устройство обеспечивающее ввод, управление распределением отходящих нагрузок и коммерческий учет электроэнергии, а также защиту линий от перегрузок, коротких замыканий, перекоса-обрыва-ассиметрии фаз, недопустимых перенапряжений.

ГРЩ являются первым и основным элементом, обеспечивающим электроснабжение зданий, производственных цехов, технологических линий и получают питание напрямую от трансформаторных подстанций (КТП). Далее ток поступает в распределительную сеть здания, где питает другие распределительные щиты и шкафы управления и автоматики, шкафы управления, вводно-распределительные панели (ВРУ), этажные (ЩЭ) и квартирные (ЩК) щиты.

Щиты ГРЩ выпускаются на токи до 6300А и включают в себя защитно-коммутационное оборудование, оборудование для учета и передачи данных о потреблении, кабельно-проводниковую и шинную продукцию, систему управления и автоматики (для схем с АВР, пожарной автоматикой и пр.).

Устройство ГРЩ Главные распределительные щиты представляют из себя напольную сборную металлическую конструкцию, разделенную на панели шириной 400, 600, 800 либо 1000 мм и высотой 1800 или 2000 мм. Количество панелей в щите ГРЩ может достигать 12 штук. В наиболее ответственных отраслях промышленности, производства и коммерческого сектора для панелей ГРЩ применяют внутреннее разделение (секционирование). Секционирование функциональных блоков обеспечивает дополнительную защиту обслуживающего персонала и высокий уровень надежности.

В состав ГРЩ могут входить:

1. Панели ввода (с автоматическим вводом резерва и без). Обеспечивают подключение вводных кабелей, резерв по питанию, передачу нагрузки к распределительным панелям, защитные функции. В панелях ввода устанавливаются: разъединители, автоматические выключатели, предохранители, устройства защиты от импульсных перенапряжений, амперметры, вольтметры, токовые трансформаторы.
2. Секционные панели (при наличии АВР по схемам 2в2, 3в1 и др.). В секционных панелях устанавливаются автоматические выключатели с моторным приводом, либо реверсивные рубильники.
3. Распределительные панели. Обеспечивают защиту отходящих линий от перегрузок и к.з при помощи автоматических выключателей.
4. Панели учета электроэнергии. В них устанавливаются трансформаторы тока, счетчики потребляемой электроэнергии. В зависимости от особенностей проекта, учет может проводиться как по вводам, так и по каждой из отходящих линий.
5. Панели компенсации реактивной мощности. Используются для снижения потерь электроэнергии, повышения коэффициента мощности. В комплектацию панелей УКРМ обычно включают: регуляторы реактивной мощности, конденсаторные батареи, специализированные контакторы, автоматы защиты.
6. Панели управления двигателями. В них, как правило, устанавливают преобразователи частоты, устройства плавного пуска, пускатели.
7. Панели диспетчеризации и управления. Используются для автоматизация технологических процессов.

Схема ГРЩ

Принципиальные схемы ГРЩ, как правило, содержатся в рабочей документации (разделы ЭМ/ЭС/ЭОМ) на силовое электрооборудование. Там содержится информация о количестве вводных и отходящих линий, номинальных токах устройств; типах нагрузок; счетчиках электроэнергии; предельных габаритных размерах ГРЩ и многое другое.
Если вдруг у вас нет схемы на щит ГРЩ, но есть же понимание каким должен быть этот щит - скачивайте и заполняйте опросный лист и присылайте на почту info@eengr.ru. Специалисты компании Изи Инжиниринг помогут составить схему и реализовать проект любой сложности.

Опросный лист ГРЩ

Внешний вид (компоновочный чертеж) щитов ГРЩ

Уже при проектировании ГРЩ необходимо понимать как будет выглядеть щит в сборе, сколько "места" необходимо предусмотреть в щитовой, удобно ли будет подключать силовой кабель, где и на какой высоте будет размещаться тот или иной автоматический выключатель, какое количество шины потребуется для сборки щита, внутреннее секционирование НКУ. На эти и многие другие вопросы отвечает т.н. компоновочный чертеж, который разрабатывается нашими инженерами на основании однолинейной схемы и согласовывается с Заказчиком. В дальнейшем на основании этого чертежа будет осуществляться сборка щита.

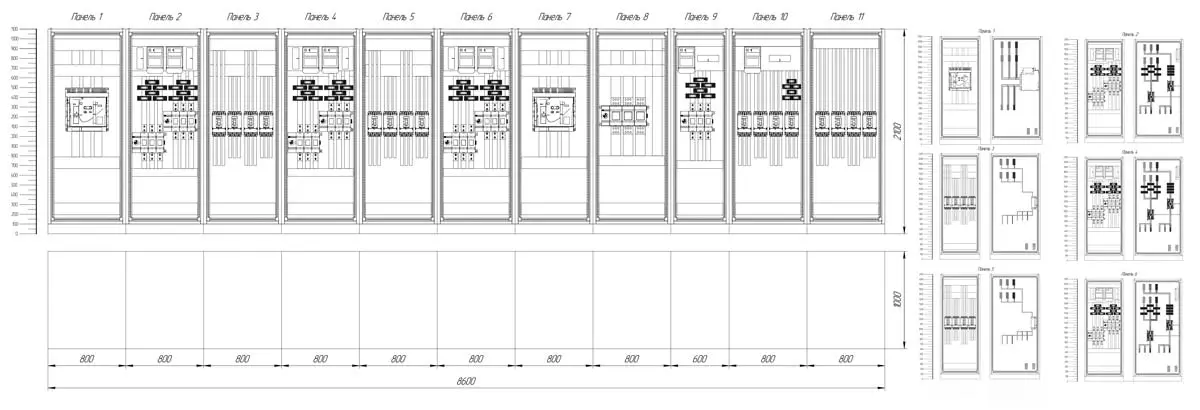

Пример компоновочного чертежа ГРЩ 1600А, 11 панелей, "прорисовка" сборных шин

Технические требования к ГРЩ

ГРЩ, как и любой другой электрощит является сложным техническим оборудованием и должен соответствовать требованиям действующего законодательства (ПУЭ, ГОСТы, СНиПы, своды правил, законы и постановления, ТУ). Кроме этого существуют отраслевые рекомендации и требования к главным распределительным щитам. Они регламентируют такие параметры, как: материал шин, производителя комплектующих, тип и марку приборов учета, толщину корпуса щита, сопроводительную техническую документацию и прочее.
