Шкафы автоматического ввода резерва (АВР)

Шкафы АВР (автоматического ввода резерва) - низковольтные комплектные устройства, предназначенные для автоматического переключения нагрузки с основного ввода на резервный при возникновении аварийных ситуаций либо отключении основного ввода. Шкафы АВР обеспечивают надежное электроснабжение электроприемников 1 и 2 категории к которым относятся: больницы, военные и административные объекты, узлы связи, крупные банки, серверные, дата-центры, системы канализации, противопожарные устройства, производства непрерывного цикла, здания с количеством работающих более 2 тыс. человек. Шкафы АВР выпускаются на номинальные токи до 6300А и имеют большое количество типов и вариантов исполнений.

Автоматическое переключение между вводами в виде отдельного блока, либо панели может быть реализовано в щитах ГРЩ, ВРУ и РУНН.

Типы реализуемых защит и функционал шкафов АВР

Схемы автоматического ввода резерва АВР

Схема АВР 2 в 1

схема авр2 в 1

Наиболее простая и популярная схема при которой к шкафу АВР подключаются 2 нагрузки, которые питают одну общую отходящую линию. В качестве вводных источников питания могут быть использованы две линии электропередач, идущих от разных подстанций либо сочетание ЭЛЕКТРОСЕТЬ + ДГУ или ИБП. Обязательными элементами схемы АВР 2 в 1 являются: 2 автоматических выключателя, 2 контактора с механической блокировкой или 2 моторных привода взвода пружины (если речь идет о токах более 250А), а также релейный блок управления АВР.

Схема АВР 2 в 1 применяется для для электроснабжения потребителей 2й категории надежности.

Схема АВР 2 в 2

схема авр 2 в 2

В этой схеме два источника питания одновременно запитывают 2 секции потребителей (у каждого ввода своя секция, при этом они равнозначны). В схеме обычно применяются 3 автоматических выключателя (2- вводных, 1 - секционный). Если на одном из вводов выключается автомат, происходит включение секционного выключателя с дальнейшим запитыванием обесточенной секции от другого ввода. С восстановлением нормальной работы каждая секция переходит на питание от своего ввода.

Схема АВР 2 в 2 часто применяется в главных распределительных щитах.

Схема АВР 3 в 1 (4 в 1, 5 в 1)

схема авр 3 в 1

Три взаимно резервированных ввода, работающие на одну секцию потребителей. Первыми двуми источниками питания обычно являются линии от двух разных КТП, а третьей линией обязательно должна быть дизель-генераторная установка или источник бесперебойного питания, которые должны обеспечить аварийное электроснабжение важнейших потребителей до восстановления двух основных вводов. Приоритет вводов настраивается под требования проекта. В качестве коммутационных аппаратов могут применяться 4 контактора с мех. блокировкой и защитой в виде автоматических выключателей, 3 автомата с моторными приводами, либо сдвоенные блоки АВР. Схема АВР 3 в 1 может быть реализована как на релейной логике, так и на реле Zelio Logic и др.

Схема АВР 3 в 1 обязательно применяется для электроснабжения потребителей 1й категории надежности.

Схема АВР 3 в 2

схема авр 3 в 2

Два независимых ввода от сети, работают на две секции потребителей. Дополнительно, третий ввод от резервного источника подключается на первую или вторую секцию. Переключение осуществляется за счёт секционного выключателя, который управляется микропроцессорным или релейным блоком управления.

Основные варианты логики работы АВР

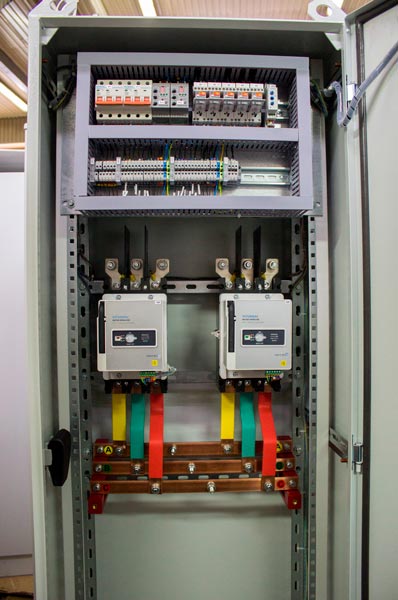

Устройство шкафов АВР

АВР в зависимости от приоритетных требований заказчика изготавливаются на базе:
● модульных контакторов (МК) - однофазные АВР для бытового и серверного оборудования;
● контакторов (К) - преимуществом таких АВР является стоимость на малые токи и скорость переключения;
● моноблоков (МБ/Б) - АВР изготовленные на таких устройствах имеют малые габариты, включают в себя такие опции как: система
мониторинга; система пуска/остановки дизельных электростанций (ДЭС).
● автоматических выключателей (А) - обеспечивают селективность защиты цепи за счет большого диапазона настроек срабатывания
и имеют очень низкое электропотребление, так как напряжение питание в таких АВР требуется только в момент переключения
рубильники с моторными приводами
