Шкафы управления задвижками

Шкафы управления задвижками используются для автоматического и ручного управления однофазными и трехфазными электроприводами задвижек в системах водоснабжения, системах отопления и вентиляции.

Основные функции шкафов управления задвижками

1. Защита электродвигателя от коротких замыканий, токовых перегрузок;
2. Возможность выбора режима работы ШУЗ (ручной- кнопки "Открыть", "Закрыть", "Стоп", автоматический - по сигналу от внешнего источника);
3. Индикация работы системы ("Наличие напряжения", "Открыто", "Закрыто", "Авария", "Заклинено" "Работа в авт/ручн режимах") на лицевой панели и возможность формирования сигналов для передачи в диспетчерский пункт ("сухие контакты");
4. Контроль положения концевых выключателей.

Перечень выходных сигналов в щите управления эл задвижкой

"Автоматика отключена"

"Авария"

"Задвижка открыта"

"Задвижка закрыта"

"Задвижка заклинена"

Режимы работы шкафов управления задвижками ШУЗ

Управление электроприводом производится кнопками «ОТКРЫТЬ» , «ЗАКРЫТЬ» на лицевой панели шкафа.

2. Автоматический:
Управление производится с диспечерского пульта, кнопочного поста, либо существующей системы АСУ.

Переключение режимов производится с помощью переключателя на лицевой панели шкафа.

Комплектация типовых ящиков управления задвижками

Конструктивно, щит управления представляет из себя металлический корпус с установленным защитным (автоматический выключатель), коммутационным (контактор), светосигнальным (трехпозиционный переключатель, индикаторные лампы, кнопки управления) оборудованием. Кабели заводятся в щит через сальники снизу.

В варианте с резервом по питанию (АВР) щит управления задвижкой дополнительно комплектуется 2 автоматическими выключателями и 2 контакторами с механической блокировкой.

По желанию клиента, возможно установка дополнительного оборудования (реле напряжения) для защиты от перенапряжений и обрыва фаз.

Примеры проектов

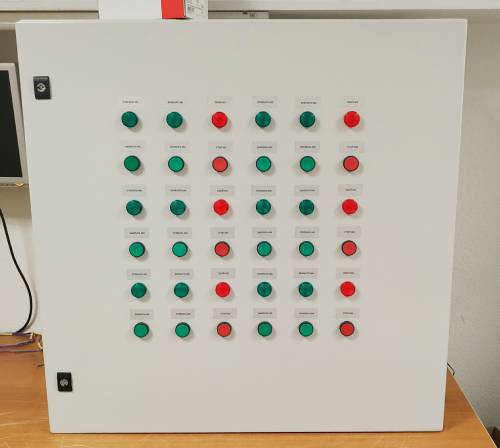

Шкаф управления 8 задвижками магистральных тепловодов в г. Казань (комплектующие Schneider Electric)


Шкаф управления одной задвижкой с резервированием питания (комплектующие Schneider Electric)



Шкаф управления двумя задвижками (комплектующие Schneider Electric)


Производственные мощности компании ООО "Изи Энерджи" находятся в г. Санкт-Петербург. Мы работаем как с готовыми проектами, так и разрабатываем техническую документацию "под ключ" для конкретных задач клиентов. Для заказа шкафов управления задвижками присылайте запросы на электронную почту info@easy-e.ru.
